Molti impianti vengono giudicati dal filtro, dal ventilatore, dalla scheda della portata. È comodo, perché sono dati leggibili e vendibili. Il problema è che l’esposizione dell’operatore si decide prima, nel punto in cui fumo o polvere nascono. Se la cappa manca il bersaglio, il resto dell’impianto ripulisce quello che è già scappato.
Gamma Impianti lo scrive in modo netto: ai fini del controllo dell’esposizione i due organi che pesano di più sono cappa e ventilatore. Chi progetta impianti per aspirazione industriale sa che la portata dichiarata serve a poco se la cappa lavora fuori posizione o costringe l’operatore a respirare proprio nel flusso che dovrebbe deviare.
Tre postazioni, tre autopsie diverse
Saldatura. Qui il fumo nasce caldo, fine, mobile. Tende a salire, ed è il motivo per cui l’aspirazione dall’alto viene spesso scelta quasi per riflesso. Ma Gamma Impianti mette un paletto preciso: l’aspirazione dall’alto è idonea solo per processi a caldo e solo se il flusso non intercetta le vie aeree dell’operatore. Tradotto in officina: se la cappa sta sopra il pezzo ma l’addetto lavora tra sorgente e bocca aspirante, il pennacchio gli passa in faccia prima di essere catturato. Sulla carta sembra un dettaglio. In reparto no.
Lo si vede spesso con i bracci snodati lasciati un po’ alti, perché così danno meno fastidio alla visuale o al gesto. Però pochi centimetri fuori asse, con i fumi di saldatura, cambiano parecchio. La cappa non deve essere solo vicina: deve stare nel verso giusto, con la sorgente tra emissione e aspirazione, non con l’operatore in mezzo.

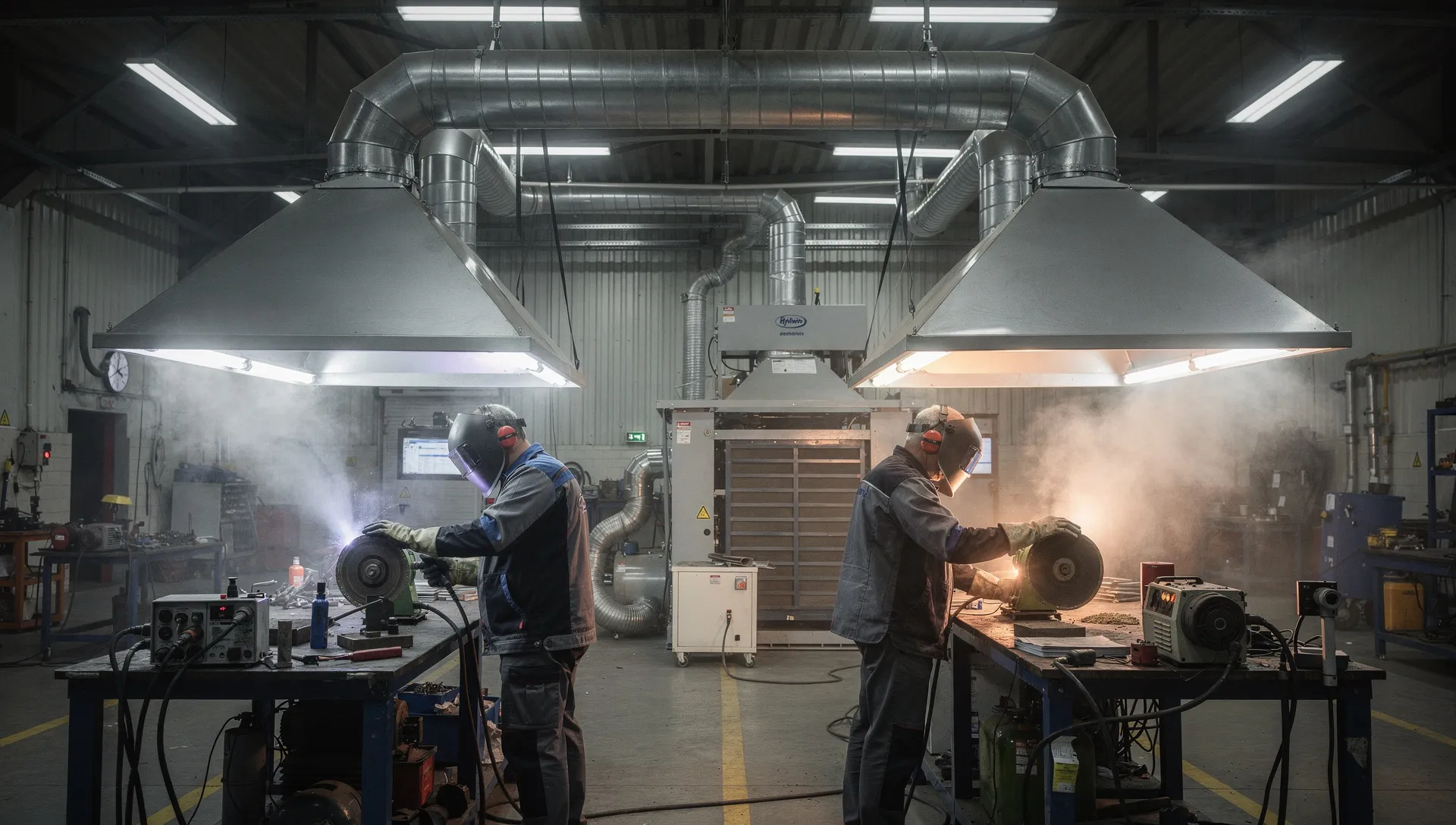

Smerigliatura. Qui il film cambia. Non c’è solo un plume che sale: ci sono particelle proiettate dalla mola, polvere lanciata in una direzione, turbolenze create dal pezzo e dall’utensile. La classica cappa a ombrello sopra banco, pulita da vedere e facile da montare, spesso è una scorciatoia sbagliata. Aspira quello che resta sospeso dopo, non quello che parte davanti alla faccia dell’operatore. Se il captatore non intercetta la traiettoria di lancio, l’impianto lavora già in ritardo.
È qui che il richiamo del D.Lgs. 81/2008 smette di essere formula e torna sostanza: bisogna ridurre lo sviluppo e la diffusione di polveri e fumi e impedire il rientro degli inquinanti nell’ambiente di lavoro. Non dice “aspirate un po’ da qualche parte”. Dice di evitare che l’inquinante si sparga e torni dove non deve stare.
Lucidatura. Sembra una lavorazione più docile, e invece è quella che inganna. Le polveri possono essere più fini, la nube meno visibile, la rotazione dell’utensile le avvolge attorno al pezzo. In certi casi il banco aspirante verso il basso funziona bene; in altri il pezzo grande fa da schermo e la captazione si indebolisce proprio dove servirebbe. Una cappa laterale può comportarsi meglio, ma solo se segue davvero il punto di emissione. La regola spiccia, da chi il reparto lo ha visto parecchie volte, è questa: la cappa che obbliga l’operatore a scegliere tra vedere il pezzo e usarla ha già perso.
Due impianti uguali sulla carta, ma non in reparto
Mettiamo il caso di due linee con la stessa taglia di ventilatore, lo stesso filtro a cartucce e una rete di distribuzione simile. Da capitolato sembrano gemelle. La prima ha una cappa ampia, tenuta distante dalla sorgente perché non intralcia il lavoro. La seconda usa un captatore più raccolto, sagomato, vicino al punto in cui il fumo nasce. Il preventivo della prima può sembrare persino più elegante: meno vincoli sul banco, meno lamentele al montaggio, meno discussioni con chi usa la postazione. Poi arriva la produzione e il conto cambia.
La cappa lontana deve inseguire l’inquinante dopo che si è già diluito nell’aria ambiente. Per fare lo stesso mestiere chiede più aria, quindi più energia, e carica di più il sistema a valle. La cappa vicina, invece, lavora sul nascere: usa la portata dove serve e sporca meno il reparto. Ecco la falsa economia del tema. Si risparmia sul punto di captazione e poi si paga con ventilatori più tirati, filtri più stressati, pulizie più frequenti e postazioni che restano sporche.
Sotec, quando richiama il tema del dimensionamento, porta il discorso proprio lì: la sola portata nominale non basta a descrivere la resa di un sistema. Se il captatore è sbagliato, il numero sul ventilatore diventa un alibi. Non misura l’efficacia reale di captazione, misura soltanto quanto aria il sistema prova a muovere.
Nelle configurazioni centralizzate il difetto si amplifica. La documentazione tecnica di Bruno Balducci insiste sul posizionamento perché una presa nata male non resta un problema locale: altera l’equilibrio dell’intera rete quando cambiano le contemporaneità d’uso. Chi frequenta i reparti lo riconosce subito. Finché lavorano in pochi, tutto sembra andare. Poi si aprono più utenze, la depressione si ridistribuisce, e la cappa progettata peggio smette per prima di fare il suo mestiere. Non perché il filtro sia piccolo, ma perché il punto di cattura era debole già da fermo.
Quando il claim è largo e la prova è stretta
Su questo terreno prosperano anche parecchie formule commerciali vaghe. “Impianto a norma” oppure “aria pulita garantita” sono frasi comode, ma senza disegno del captatore, posizione di lavoro, distanza dalla sorgente e condizioni di esercizio valgono poco. Anzi, possono diventare scivolose. Il D.Lgs. 145/2007, richiamato dall’AGCM per la pubblicità ingannevole, prevede sanzioni da 5.000 a 500.000 euro. Non serve forzare il senso della norma per capirne il messaggio: il claim tecnico senza evidenza tecnica è un terreno pericoloso.
Nel caso dell’aspirazione industriale la verifica non passa da uno slogan, ma da domande molto meno glamour. Dov’è la cappa rispetto alla sorgente? Dove sta la testa dell’operatore? La corrente aspirata intercetta o no le vie respiratorie? Che cosa succede quando si attivano più postazioni? E l’aria estratta può rientrare nel locale? Il D.Lgs. 81/2008, ripreso da più operatori del settore, non lascia spazio a letture decorative: la diffusione degli inquinanti va limitata e il loro rientro nell’ambiente di lavoro va evitato. Il resto è carta scritta bene o male.
Checklist minima prima di discutere del filtro
- Origine dell’inquinante: capire dove nasce e come si muove, se per spinta termica, per proiezione meccanica o per turbolenza dell’utensile.
- Posizione dell’operatore: la testa non deve stare tra sorgente e cappa. Se ci finisce, il progetto è già storto.
- Tipo di captatore: cappa dall’alto solo dove il processo a caldo lo consente e senza attraversare le vie aeree dell’addetto.
- Distanza reale di lavoro: non quella del disegno, ma quella che resta dopo attrezzaggi, pezzi fuori sagoma e abitudini operative.
- Portata utile al punto di presa: non solo taglia del ventilatore, ma resa nel punto in cui il contaminante deve essere intercettato.
- Rete centralizzata: verificare cosa accade con più utenze attive, perché la cappa più debole è la prima a perdere efficacia.
- Rientro in ambiente: il percorso dell’aria e la filtrazione devono impedire che l’inquinante torni in reparto, come chiede il D.Lgs. 81/2008.
Sbagliare un filtro si vede in manutenzione. Sbagliare una cappa si vede prima, ma spesso si finge di non vederlo: odore sospeso, polvere sul banco, braccio spostato di lato, operatore che inclina il viso per uscire dal pennacchio. La spesa vera nasce lì. E quasi mai compare nella riga iniziale del preventivo.
